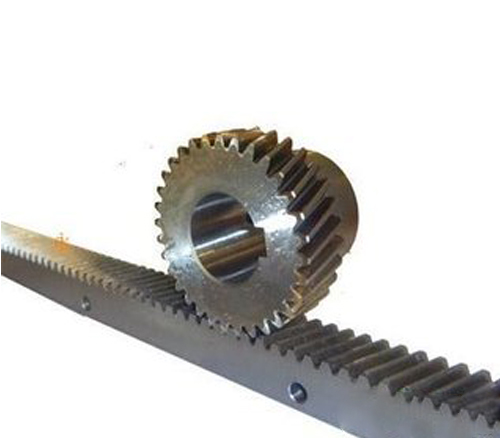

大連齒輪加工——齒條也分直齒齒條和斜齒齒條，分別與直齒圓柱齒輪和斜齒圓柱齒輪配對使用； 齒條的齒廓為直線而非漸開線（對齒面而言則為平面），相當于分度圓半徑為無窮大圓柱齒輪。

 主要特點

（1） 由于齒條齒廓為直線，所以齒廓上各點具有相同的壓力角，且等于齒廓的傾斜角，此角稱為齒形角，標準值為20°。

（2） 與齒頂線平行的任一條直線上具有相同的齒距和模數。

（3） 與齒頂線平行且齒厚等于齒槽寬的直線稱為分度線（中線），它是計算齒條尺寸的基準線。

 主要參數

齒槽寬,齒頂高,齒根高,齒高,齒厚,齒根圓半徑等

 參數選擇

（1）齒輪的跳動、全齒深、公法線、齒向是否合格一齒擺差、周節誤差是否超差。

（2）齒輪、齒條安裝后安裝距是否合適。

（3）齒條、齒輪嚙合間隙應是0.25*模數。

（4）齒條全齒深、跳動、公法線特別是齒向是否合格。

 加工方法

齒輪齒條加工方法：（1）滾齒（2）插齒（3）剃齒（4）磨齒（5）珩齒
